Antwort: Die Spannung beträgt -U, d. h. auf der  rechten Platte des linken Kondensators liegt nun (-) und auf der linken (+).

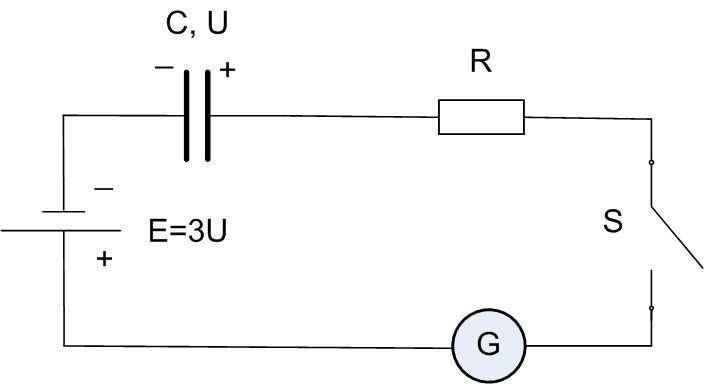

Frage 2.

Welche Ladung fließt durch das Galvanometer G, nachdem der Schalter S geschlossen wurde?

Antwort: Es fließt eine Ladung Q = 2CU.

Frage 3.

Welche Wärmemenge wird am Widerstand R freigesetzt, nachdem der Schalter S geschlossen wurde?

Antwort: Es wird eine Wärmemenge Q = CU²/3 freigesetzt.

Frage 4.

Wie ändert sich der Strom durch die Induktivität, nachdem der Schalter S geschlossen wurde?

Wähle die richtige Antwort im Diagramm: 1 oder 2?

Antwort: Richtig 2.

Schaltvorgänge in Elektrotechnik

Contents                                                                                                                              2

Autor                                                                                                                                     4

Vorwort                                                                                                                               5

Kapitel 1. Grundlegende Konzepte und Maßeinheiten                        6

1.1 Elemente des Stromkreises                                                                             6

1.2 Schaltvorgänge – Grundlage                                                                        17

Kapitel 2. RC – Stromkreise                                                                                 23

2.1 Entladen eines Kondensators                                                                      23

2.2 Aufladen eines Kondensators                                                                      27

2.3 Energie des Kondensators                                                                             29

2.4 Aufgaben für die RC-Stromnetze                                                               33

2.5 Übungen zur Selbstarbeit                                                                               41

Kapitel 3. Induktivitätsschaltung                                                                     44

3.1 Ausschalten der Induktivität                                                                        44

3.2 Einschalten der Induktivität                                                                         46

3.3. Unterbrechung eines Stromnetzes mit Induktivität                     51

3.4 Energie der Induktivität                                                                                  53

3.5 Aufgaben für die RL-Stromnetze                                                                59

3.6 Übungen zur Selbstarbeit                                                                               70

Kapitel 4. LC – Netz                                                                                                    73

4.1. Oszillationsschaltung                                                                                       73

4.2. Äquivalente Transformationen von Schaltungen                            77

4.3 Die Lösung mit der charakteristischen Gleichung                           79

4.4 Aufgaben für die LC-Stromnetze                                                                80

4.5.  Übungen zur Selbstarbeit                                                                             90

Kapitel 5. RLC – Netze                                                                                             93

5.1 Gedämpfte Schwingungen                                                                             93

5.2.  Schwingungfall (schwäche Dämpfung, β<1)                                      95

5.3 Aperiodische Kondensatorentladung (β>1)                                        99

5.4 Grenzfall der Aperiodischen Entladung (β=1)                                 101

5.5 Aufgaben für die RLC-Stromnetze                                                         101

5.6 Übungen zur Selbstarbeit                                                                            108

Kapitel 6.  Fehlerhafte Anfangsbedingungen                                         110

Antworten                                                                                                                    114

Literaturverzeichnis                                                                                              116
